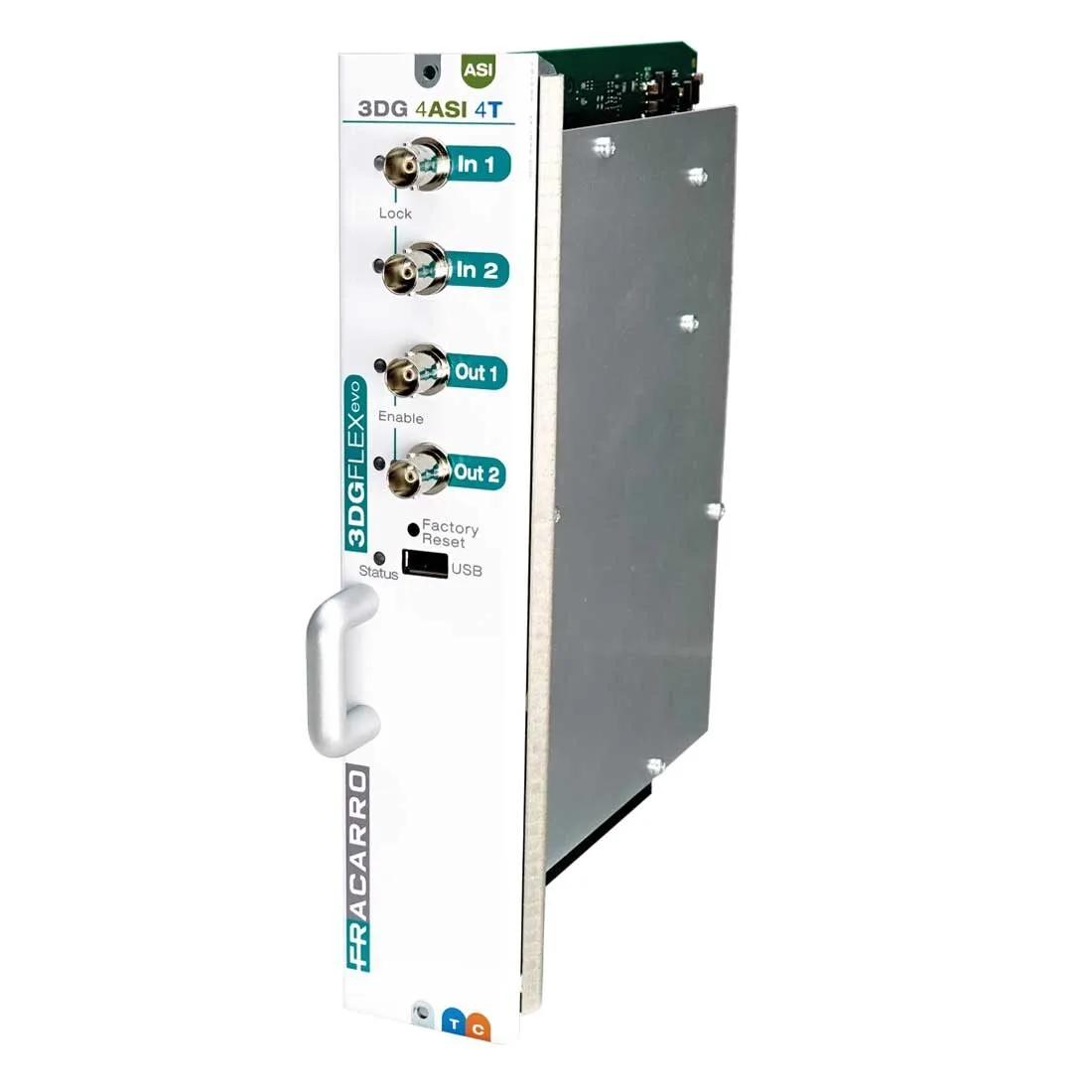

3DG-4ASI-4T

sob consulta

ASI

O módulo ASI pertence à família de produtos 3DGFLEX e é capaz de gerenciar simultaneamente programas disponíveis em diversas fontes ASI distintas.

O módulo é capaz de gerenciar fluxos ASI, provenientes de codificadores digitais ou de fontes ASI externas normalmente disponíveis nas salas de controle das emissoras, e de escolher de forma flexível os programas que comporão os multiplexes de saída independentes com os quais o módulo está equipado, permitindo ao instalador decidir qual conteúdo e em que quantidade distribuir pelo sistema coaxial.

REF: 283167

Categoria(s): 3DGFLEX Series, ASI

Marca: Fracarro

Características técnicas

Múltiplas entradas: 4 entradas ASI independentes , “Entrada USB” para gerenciar conteúdo externo e entrada/saída no painel traseiro.
A versão 3DG-4S2-4T dispõe de 4 moduladores DVB-T/DVB-C de saída (2 pares de moduladores adjacentes).
Funcionalidade “Smart & Pool” para gerenciamento flexível de conteúdo: a nova geração de módulos 3DG-EVO utiliza o painel traseiro bidirecional de alta velocidade.
ARP 2.0 = Procedimento de Recuperação Automática permite proteger programas de alta prioridade e garantir a continuidade do serviço quando o fluxo de dados recebido excede o permitido pelos padrões DVB-T ou DVB-C.
“Mux-ad-Hoc” : possibilidade de criar seu próprio multiplexador conforme desejar, escolhendo os programas de todos os módulos de nova geração inseridos no mesmo BOX e gerenciando todos os parâmetros descritivos dos programas individuais (LCN, SID, PID, nome do programa…) e do multiplexador (ONID, TSID, NetID…).

Entradas
3DG-4ASI-4T
Código		283167
Número de entradas		4 x BNC (2x entrada ASI, 2x saída ASI)
Painel traseiro
Tipo de saída TS		Paralelo
Saídas TS		48 pinos no painel traseiro
Taxa de bits TS máxima	Mbps	1000 bidirecional
Saídas
Multiplexes criados		4 (2 pares de multiplexes digitais adjacentes)
Canais de saída		S2-E69
Frequência de saída	dB	111-862
Etapa de ajuste de saída	kHz	250
Nível máximo de saída	dBµV	95
Nível de saída	dB	De 0 a 20
Planicidade de saída	dB	±1,5
MER RF	dB	≥36
Rejeição espúria	dB	<-50
Espectro		Normal, invertido
Modo de operação		Portador único normal
Modulação DVB-T
Banda	MHz	6,7,8
Saída		QPSK, 16-QAM, 64-QAM
FEC		1/2, 2/3, 3/4, 5/6, 7/8
Suportando carga		2k, 8k
Modulação do intervalo de guarda		1/4, 1/8, 1/16, 1/32
Modulação DVB-C
Saída		16QAM, 32QAM, 64QAM, 128QAM, 256QAM
Banda de canal único		Depende da taxa de símbolos de saída.
FEC		Reed Solomon (204, 188)
Taxa de símbolos	Mbps	De 1000 a 6999
Características gerais
Conectores		Atualização de software e reprodução de vídeo (tipo A, sistema de arquivos FAT32, reprodução de arquivos .TS)
Modo de programação		Interface web, teclado e visor frontal
Consumo	C	17 máx.
Temperatura de trabalho	°C	De -10 a +50
Conformidade		EN50083-2, EN60065
Dimensões e embalagem
Peças		1
Código EAN		8016978101702
Dimensões da embalagem	mm	305 x 223 x 85
Dimensões do produto	mm	245 x 208 x 54
Peso bruto	kg	1.065
