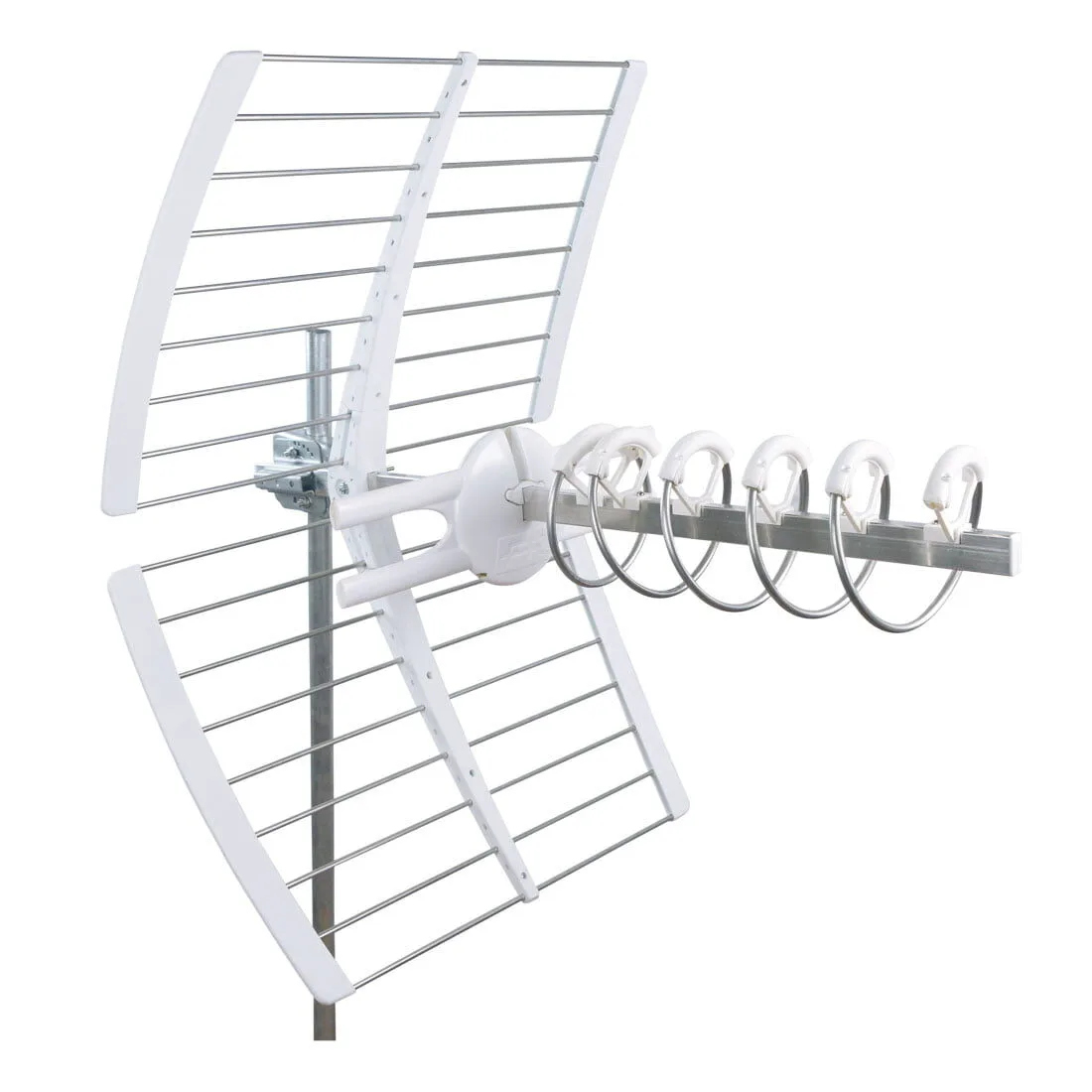

ELIKA PRO 700 C

sob consulta

Antena helicoidal ativa para banda UHF completa com conector F, sistema de monitoramento por LED e controle automático de ganho (CAG).

REF: 213231

Categoria(s): Série 5G ELIKA

Marca: Fracarro

Características técnicas

Sistema de monitoramento facilitado através de LED de sinalização e controle automático de ganho (CAG)
Diretores, radiadores e refletores pré-montados com conexão rápida em corrediça já presente no berço; a montagem é concluída sem a necessidade de ferramentas .
Foi dada especial atenção à escolha dos materiais para alcançar maior robustez .
Alto ganho e diretividade extraordinária quase sem lóbulos laterais .
Montagem inovadora em poste com ajuste zenital como padrão e superfície serrilhada para ótima resistência e fixação ao poste, e porca borboleta grande para aperto sem a necessidade de ferramentas .
Um filtro LTE foi inserido no radiador dipolo para garantir a qualidade do sinal distribuído e conseguir uma excelente filtragem de sinais interferentes 5G e 4G na banda LTE (694-860 MHz) reservada para telefonia móvel.
Design exclusivo Elika patenteado pela Fracarro.

Acessórios
ELIKA PRO 700 C
Código		213231
Elementos		1
Banda		UHF
Canal		E21-E48
Largura de banda	MHz	470-694
Ganho	dBi	47
AGC	dBµV	65-80
Nível de saída	dBµV	98
Tensão da fonte de alimentação	V	12-24
Absorção	mA	45 @12V
Proporção frente/trás	dB	32
Perda de retorno	dB	-15
Largura do feixe (3dB)	°	±22
Carga de vento a 120 km/h: 729 N/m²	kg (N)	19 (186,3)
Conector		F
Impedância	Ω	75
Diâmetro máximo do mastro	mm	60
Dimensões	cm	92 x 82 x 62
Polarização horizontal		Incluído
Ajuste de inclinação da polarização horizontal		Incluído
Polarização vertical		Incluído
Ajuste de inclinação da polarização vertical		Incluído
braço auxiliar		–
Dimensões e embalagem
Embalagem		Única por caixa
Peças		6
Código EAN		8016978101061
EAN múltiplo		8016978101825
Dimensões da embalagem	mm	1020 x 750 x 470
Peso da embalagem	kg	21,4
Peso unitário	kg	2.30
Peso total	kg	18

Ganho (x: frequência em MHz, y: ganho ISO em dBi) e diagrama polar (@600MHz)
