MAP4r345UPRO5G/
PARCEIRO OFICIAL FRACARRO PARA PORTUGAL

MAP4r345UPRO5G/

sob consulta

4 entradas

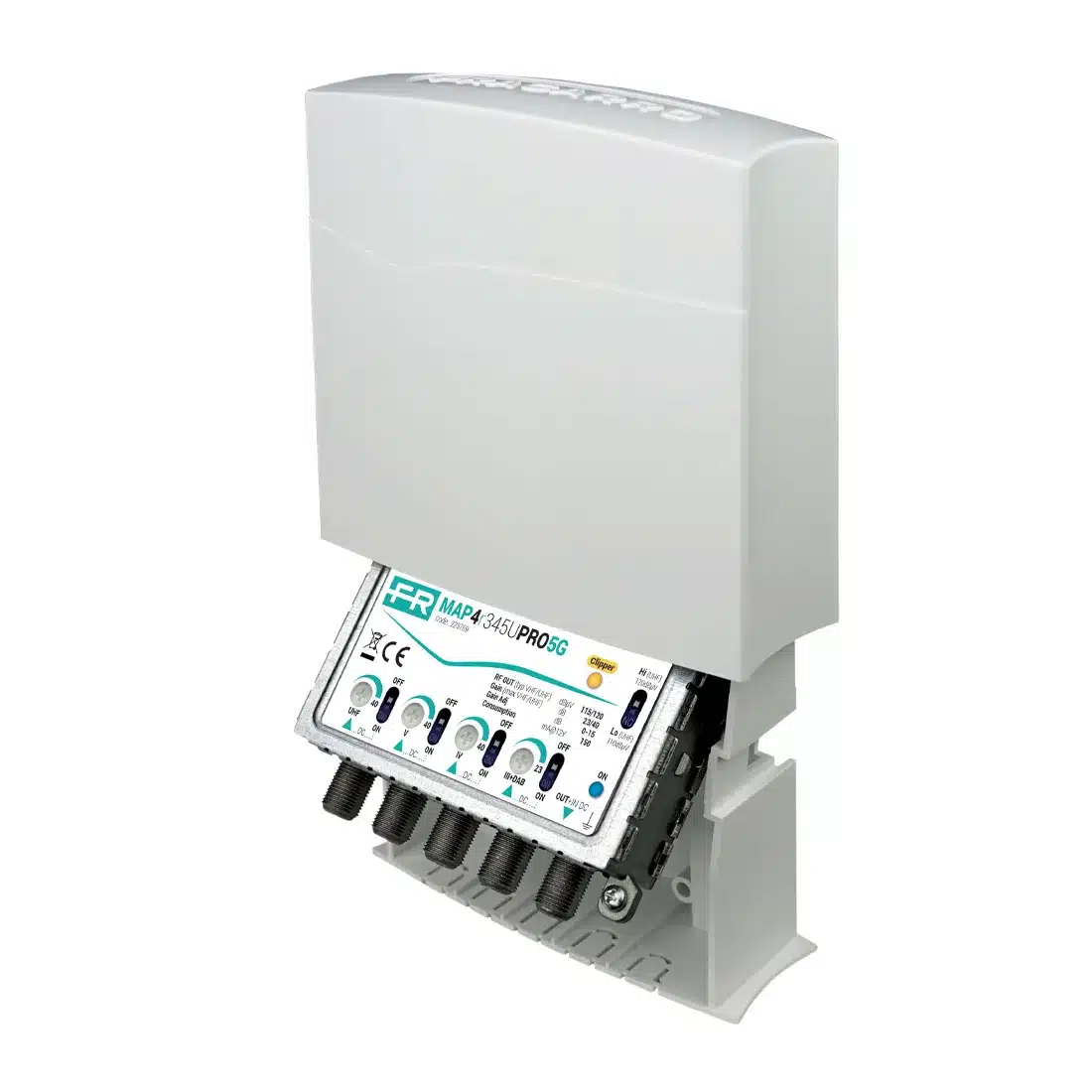

Amplificador de mastro de 4 entradas (III+DAB, IV, V, UHF) com ganho de 40dB e nível de saída de até 110dBμV ou 120dBμV na banda UHF selecionável , amplificação VHF/UHF separada, ajustes de ganho independentes (0-15dB) para cada entrada e baixo ruído. Calibração especial nas frequências de corte entre as bandas IV e V e filtro 5G de 694MHz integrado.

REF: 223772

Categoria(s):

Marca:

Comprar em quantidade?
Precisa de Ajuda?

Características técnicas

  • Filtro 5G integrado de 694MHz para oferecer às conexões maior proteção contra interferências do que um filtro externo.
  • Chave inovadora HI/Low que permite ajustar o nível máximo do sinal de saída UHF para dois níveis diferentes: 110dBμV e 120dBμV.
  • Tecnologia CLIPPER : sistema exclusivo que limita o ganho da banda UHF do dispositivo para garantir o nível máximo de saída de RF disponível e minimizar a intermodulação; um LED acende quando esse controle é ativado.
  • Em conformidade com a RED : cada modelo está em conformidade com os requisitos regulamentares relativos à compatibilidade eletromagnética e segurança do espectro de rádio, estabelecidos em diretivas europeias recentes.
  • Estrutura ZAMA fundida com revestimento metálico para altíssima blindagem contra interferências (livre de LTE).
  • A campainha de proteção externa, feita de ABS, está equipada com um sistema de abertura deslizante e inclinação da seção de amplificação para facilitar o trabalho do instalador.
  • Seletor para inserir a alimentação de sinal na entrada UHF ou na entrada V+U, dependendo do modelo.
  • LED indicador de status para alimentação correta e braçadeira de fixação adequada para postes de até 60 mm de diâmetro.
  • Modelo de calibração especial: para esses modelos, é necessário especificar o limite entre as bandas IV e V no momento do pedido, seja 30/31, 31/33, 40/42 ou 41/43; nos modelos padrão, a banda IV inclui os canais E21 a E35 e a banda V inclui os canais E36 a E48.



MAP4r345UPRO5G/
Código 223772
Digite o número. 4
Entradas III+DAB, 4, 5, UHF (*)
DAB, III Frequência MHz 174 – 240
Frequência IV MHz 470 – alcatrão
Frequência V MHz alcatrão – 694
Freqüência MHz 470 – 694
Ganho dB III+DAB: 23; IV: 40; V: 40; UHF: 40
Ajuste de ganho dB III+DAB: 15; IV: 15; V: 15; UHF: 15
Figura de ruído óptico dB III+DAB: 7; UHF: 5
Número de saídas 1
Nível de saída dBµV III+DAB: 115; UHF: 120
Conectores F fêmea
Clipper Si
Filtro 5G
Especificações
Tensão da fonte de alimentação V 12
Absorção mA 150 @12V
Impedância Ω 75
Temperatura de operação °C -10 a +55
Proteção IP43
Conformidade EN50083-2: 2006-06
Dimensões e embalagem
Peças 1
Código EAN 8016978106332
Dimensões da embalagem mm 124 x 57 x 118
Dimensões do produto mm 120 x 50 x 105
Peso da embalagem kg 0,265
Peso líquido kg 0,234
Peso kg 0,251
