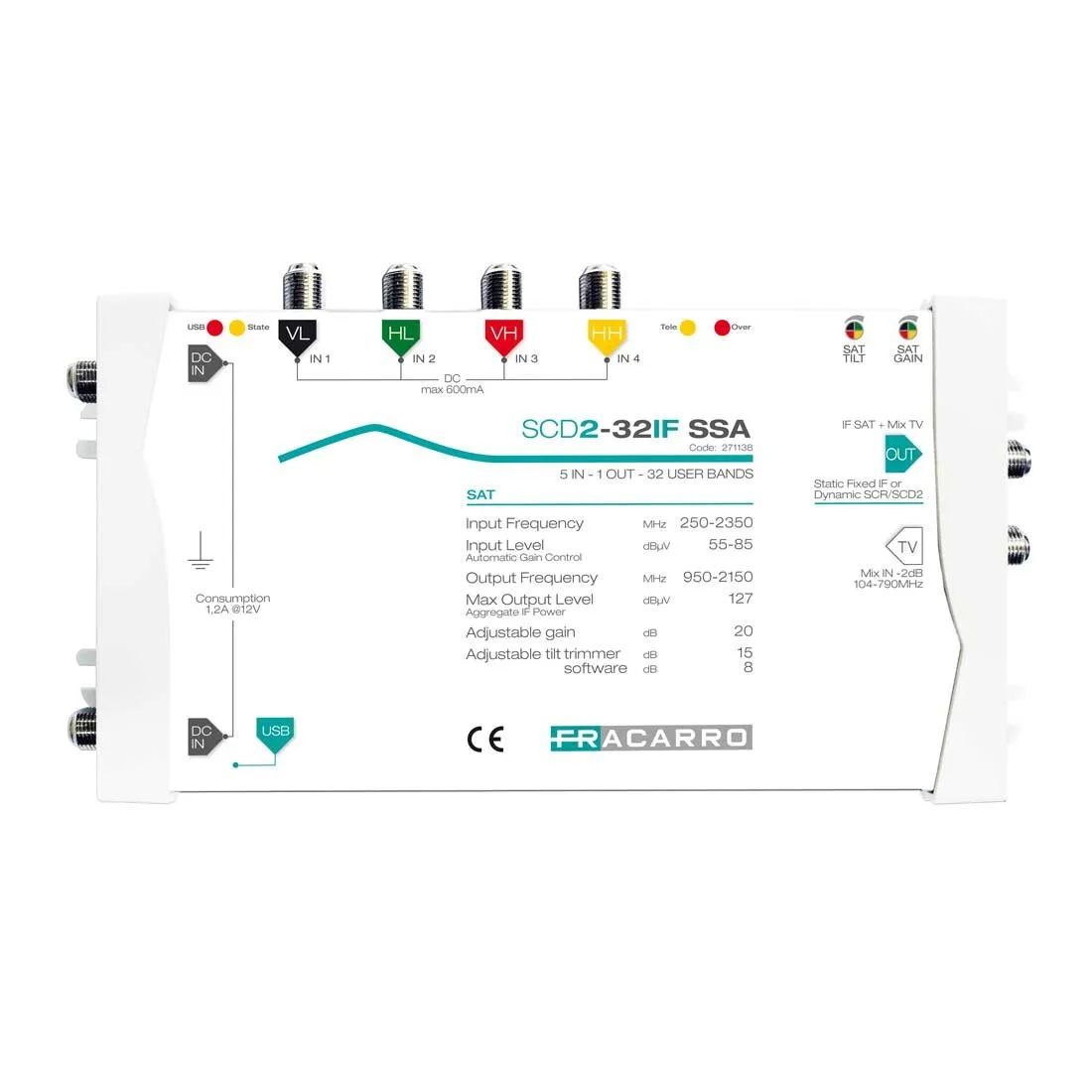

SCD2-32IF SSA

sob consulta

Centrais IF-IF

Central de FI-FI compacta para conversão de até 32 transponders DVB-S/S2 com tecnologia SCD2 (dCSS); 4 entradas de satélite, 1 entrada de TV passiva e 1 entrada derivada mista com nível total de saída de satélite de 127 dBuV; ajuste de ganho de satélite de 20 dB e ajuste de inclinação de satélite de 15 dB .

REF: 271138

Categoria(s): Headends FI-FI

Marca: Fracarro

Características técnicas

SCD2-32IF SSA : 4 entradas de satélite, 1 entrada passiva de TV e 1 derivada mista com: nível total de saída de satélite de 127dBuV ; pode atender tomadas a até 150 metros da central; ajuste de ganho de satélite de 20dB e ajuste de inclinação de satélite de 15dB .
Controle Automático de Ganho (AGC) : mantém um nível de saída adequado mesmo quando a potência dos transponders de entrada varia (de 55dBuV a 85dBuV).
Compatível com LNB tradicional ( UX-QT LTE ) e LNB de banda larga (UX-WB LTE) para gerenciar as 4 polaridades de um satélite com apenas dois cabos .
Padrão universal: compatível com as frequências SCR/SCD e SCD2 usadas pela SKY e Tivùsat, bem como com o padrão dSCR do Reino Unido .
LEDs para monitoramento : funcionamento do aparelho, conexão à porta USB, inicialização correta do produto, presença de fonte de alimentação remota e qualquer curto-circuito na entrada.
Em configuração isofrequencial , o produto também pode ser usado para equalizar e amplificar toda a polaridade de um satélite.
Modo fixo (IF-IF) ou dinâmico (controlado pelos comandos DiSEqC do decodificador SCR ou SCD2).
Inclinação configurável do sinal gerado (até 8dB, que se soma aos 15dB do modelo SCD2-32IF SSA) para compensar as perdas no cabo de distribuição.
Porta de alimentação dupla para oferecer maior robustez ao sistema.

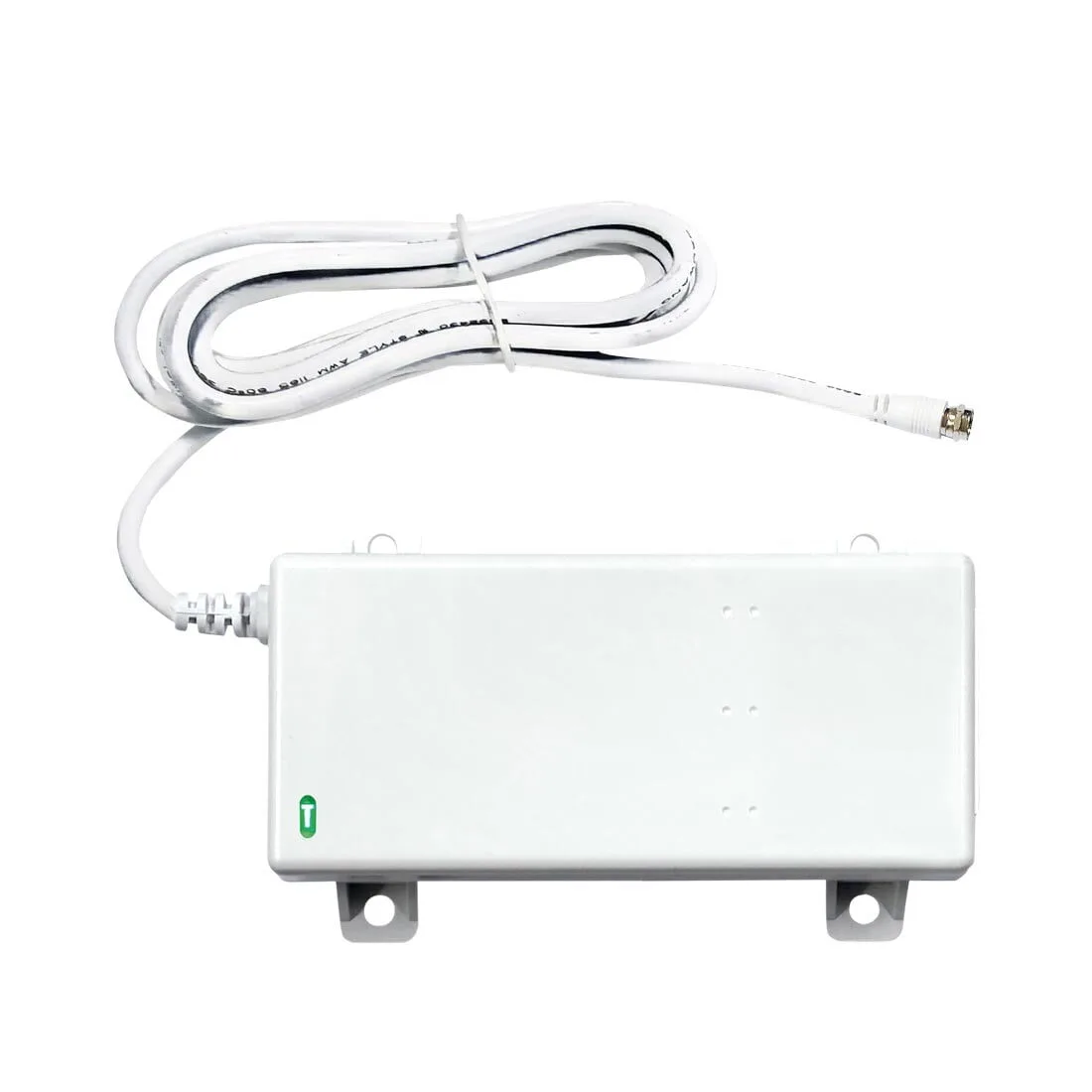

Fonte de alimentação externa PSU1430F (14V, 3A) incluída na embalagem.
Tamanho compacto, especialmente quando comparado a um centro IF-IF programável equivalente de 32 filtros.
Software gratuito de configuração para PC disponível no site, para definir via porta USB: frequências de entrada e saída e outros parâmetros de configuração da unidade de controle (nível, inclinação, …).

SAT
SCD2-32IF SSA
Código		271138
Entradas		4 SAT, 1 TV
Saídas		1 SAT + TV
Número do transponder de saída		32
Largura de banda SAT	MHz	250-2350
Ajuste de ganho	dB	20
Ajuste de inclinação SAT	dB	15
Ajuste de inclinação para transponders	dB	8 (Rua SW)
Dinâmica CAG	dBµV	55-85
Nível máximo de entrada SAT	dBµV	97
Nível máximo de saída SAT por transponder	dBµV	112
Nível máximo de saída de tom SAT	dBµV	107
Nível máximo de saída SAT	dBµV	127
TV
Banda larga de TV	MHz	114-790
Perda de sinal de TV	dB	-2
Derivado
Número do transponder de saída		32
Modo de operação		IF-IF Estático / SCR / SCD2 (dCSS)
Banda larga SAT	MHz	950-2150
Largura de banda para transponders SAT	MHz	20-60
Precisão da frequência SAT	kHz	< 50
Comutação padrão		DiSEqC-SCIF 1ª e 2ª geração (SCD / SCD2) SCR (EN50494) e SCD2 (EN50607)
Consumo
Tensão da fonte de alimentação	Vdc/A	220-240 / 50-60
Tomada de energia		2 com conectores F (o segundo é opcional, serve apenas para dar maior robustez à fonte de alimentação do componente)
Absorção sem LNB	mas	600 a 12V
Absorção com LNB	mas	1200 @12V
Corrente máxima da linha SAT	mas	600 a 12V
Características gerais
Dimensões da fonte de alimentação	mm	120x72x35
Temperatura de trabalho	°C	De -10 a +55
Isolamento SAT-SAT	dB	>35
Isolamento de TV por satélite	dB	>25
Dimensões e embalagem
Peças		1
Código EAN		8016978099764
Dimensões da embalagem	mm	428 x 171 x 75
Dimensões do produto	mm	200 x 110 x 30
Peso bruto	kg	0,98

Produtos Relacionados

Fracarro

Headends FI-FI

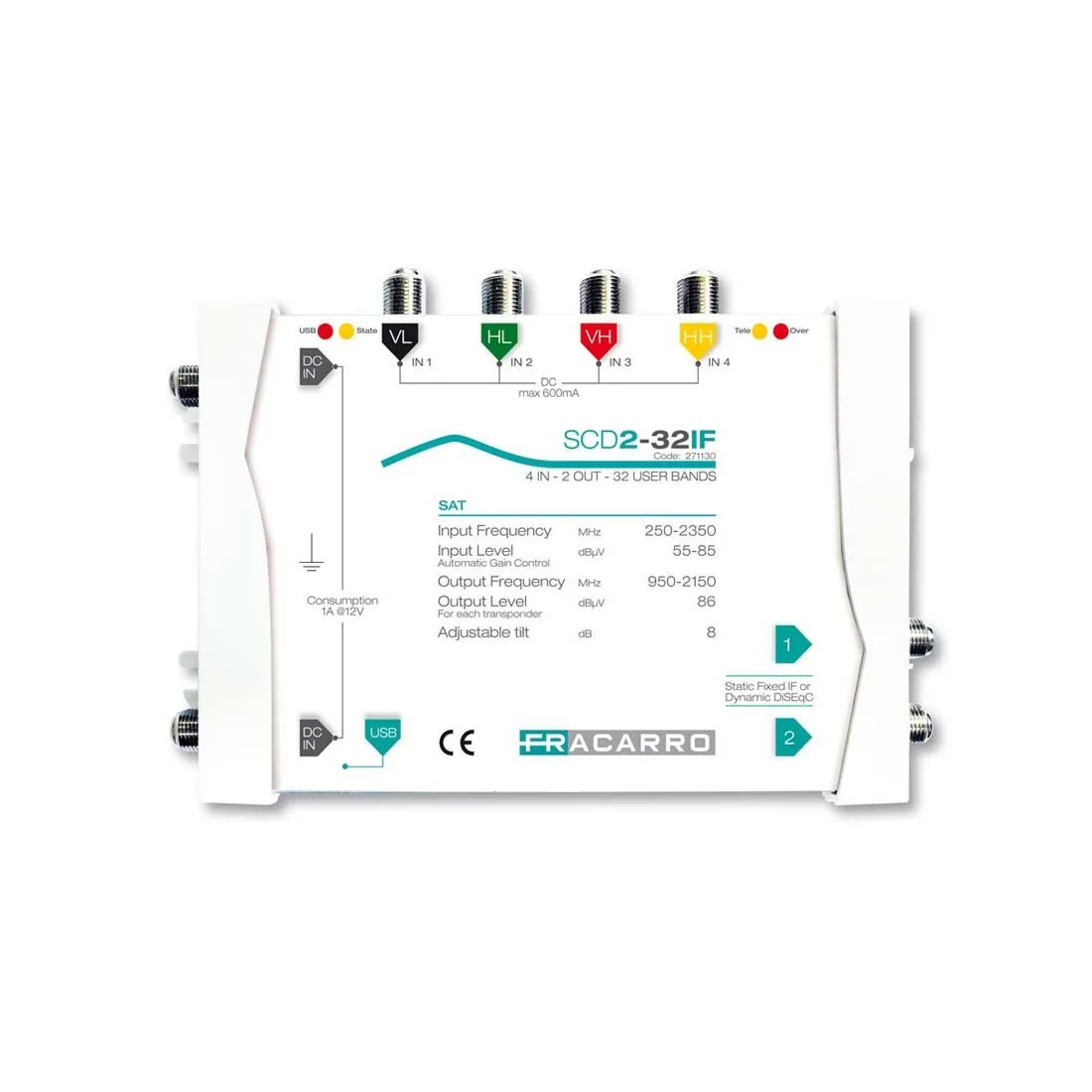

SCD2-32IF
